針對采用全空氣處理系統的空調形式，采用可再生顆粒物過濾單元制成空調過濾段，不僅凈化室外進入的空氣，而且可以保護空調表冷器。

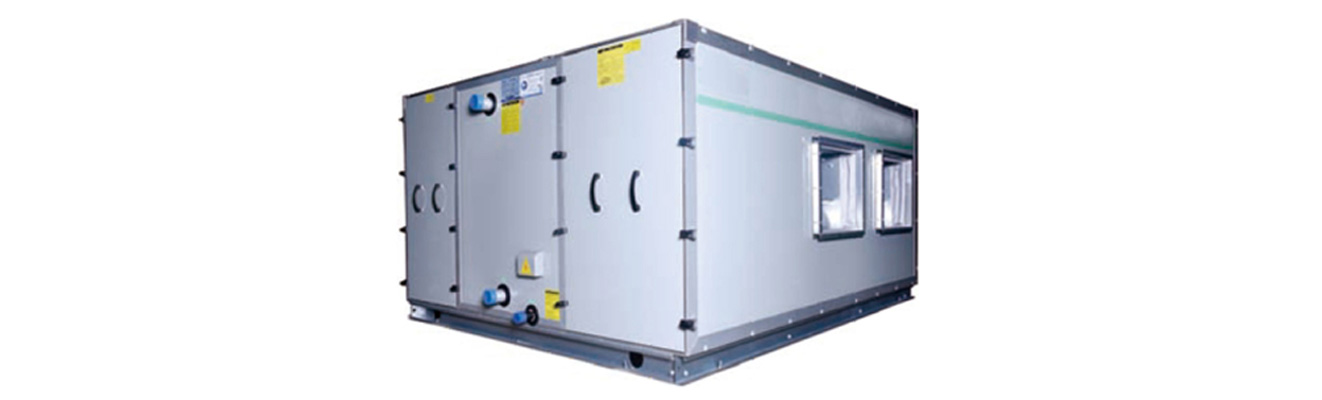

卡林組合式空氣處理機組產品特點

1）機電一體化溫控器

大屏幕LED顯示，雙溫度顯示模式，外觀設計時尚美觀，簡潔大方，標準86盒安裝，操作簡單方便，配置高可靠性單片機，抗干擾強。

2）機電一體化控制柜

選用高性能低壓電器配件、質量可靠、性能穩定，標準設計、采購、生產，周期短、安裝快，預留消防聯鎖、風閥、水閥控制信號，模塊化設計理念，現場布線安裝靈活。

卡林組合式空氣處理機組產品參數

卡林組合式空調機組--新風

產品 型號	風量m3/h	供冷量KW			供熱量KW
		Ⅰ	Ⅱ	Ⅲ	Ⅰ	Ⅱ	Ⅲ
ZK15	1500	19.6	24.9	27.5	21.1	28.3	45.2
ZK20	2000	27.1	33.2	37.8	28.4	37.8	45.2
ZK25	2500	31.7	41.6	45.7	34.9	45.8	58.3
ZK30	3000	40.1	50.7	56.6	42.1	55.9	70.5
ZK40	4000	53.4	68.5	74.8	58.7	78.7	127
ZK50	5000	64.8	83.5	93.3	74.1	98.5	158.5
ZK60	6000	75	101.9	112.2	82.5	112.1	184.6
ZK70	7000	88.1	118.9	131.2	96.9	130.8	214.3
ZK80	8000	101.3	132	150.2	111.4	151.8	248.5
ZK90	9000	113.3	152.9	171.5	124.5	168.2	279.5
ZK100	10000	134	172.2	187.5	139	189.4	301.5
ZK120	12000	166.2	205	224.1	182.8	233.1	372.8
ZK150	15000	189.5	258.7	281.4	208.5	284.6	433.3
ZK180	18000	238	310.5	337.6	250.2	341.6	519.9
ZK200	20000	279	345	374.9	278	379.5	577.4
ZK240	24000	325	414	449.9	333.6	455.4	692.9
ZK270	27000	368	465.7	506.1	375.3	512.3	799.3
ZK300	30000	402	517.5	565.2	417	569.3	870.4
ZK350	35000	472	603.8	656	486.5	664.1	1010.2
ZK400	40000	506.4	690	749.7	556	759	1154.5
ZK450	45000	568.6	776.3	843.5	625.5	853.9	1299

續表

產品 型號	風量m3/h	水流量m3/h			水阻kpa			噪聲dB(A)
		Ⅰ	Ⅱ	Ⅲ	Ⅰ	Ⅱ	Ⅲ	Ⅰ	Ⅱ	Ⅲ
ZK15	1500	3.4	4.3	4.8	8	21.6	26	51	52	56
ZK20	2000	4.7	5.8	6.6	10.6	23.5	28.3	56	57	58
ZK25	2500	5.5	7.2	7.9	16.1	30.5	36.8	58	58	58
ZK30	3000	7	8.8	9.8	24.2	31.3	37.9	58	58	58
ZK40	4000	9.2	11.8	12.9	30	15.4	11.8	58	60	60
ZK50	5000	11.2	14.4	16.1	8	20.3	17.2	60	62	62
ZK60	6000	13	17.6	19.4	7.7	25.3	19.3	56	57	58
ZK70	7000	15.2	20.5	22.6	7.8	35.1	26.8	59	60	61
ZK80	8000	17.5	22.8	25.9	10.3	37.7	28.7	59	59	60
ZK90	9000	19.5	26.4	29.6	13.5	11.6	34.6	62	62	62
ZK100	10000	23.1	29.7	32.3	17	16.9	44.7	63	63	64
ZK120	12000	28.7	35.4	38.7	25.7	25.6	49	59	59	63
ZK150	15000	32.7	44.6	48.5	26	29.1	61.2	64	64	65
ZK180	18000	41	53.5	58.2	25.6	25.5	56.7	65	65	66
ZK200	20000	48.1	59.5	64.6	29.4	27.5	61.6	66	66	68
ZK240	24000	56	71.4	77.5	35.7	39.9	60.8	66	66	67
ZK270	27000	63.4	80.3	87.2	36.1	39.4	60	69	69	70
ZK300	30000	69.3	89.2	97.4	33.3	39	59.4	68	68	69
ZK350	35000	81.4	104.1	113	37.3	43.5	66.4	68	68	70
ZK400	40000	87.1	118.9	129.2	38.3	43.5	66.4	71	71	72
ZK450	45000	98	133.8	145.3	37	43.5	66.4	74	74	75

備注：

標準新風制冷工況：進風干球溫度：35℃；進風濕球溫度：28℃；進水溫度：7℃；出水溫度：12℃；

標準新風制熱工況：進風干球濕度：7℃；進水溫度：60℃，水流量與供冷水流量相同；

噪聲值為臥式機組四標準值。

卡林組合式空調機組--回風

產品 型號	風量m3/h	供冷量KW			供熱量KW
		Ⅰ	Ⅱ	Ⅲ	Ⅰ	Ⅱ	Ⅲ
ZK15	1500	8.4	11.2	12.6	14.2	18.3	20.9
ZK20	2000	11.6	15.2	16.5	18.3	23.6	27
ZK25	2500	14.5	18.5	21	24.2	28.5	32.6
ZK30	3000	16.5	22.7	25.1	29.8	36.6	41.9
ZK40	4000	23.4	31.5	33.8	43.8	51.4	58.8
ZK50	5000	28.4	36.8	42.5	55.9	64.1	73.4
ZK60	6000	34.8	44.9	51.4	67.2	74.7	85.5
ZK70	7000	40.8	51.6	56.6	77.8	86.7	99.2
ZK80	8000	47.5	62.8	68.5	88.6	100.5	115.1
ZK90	9000	54.7	71.2	78.2	99.7	113	129.4
ZK100	10000	61.5	79.2	87.6	112.1	122	139.6
ZK120	12000	72	97.1	106.5	140.8	150.8	172.6
ZK150	15000	92.1	113.8	130.3	165.8	175.3	200.6
ZK180	18000	110.2	136.6	156.3	215.1	210.3	240.7
ZK200	20000	126.7	159.2	173.6	226.1	233.6	267.4
ZK240	24000	149	182	198.2	272	280.3	320.8
ZK270	27000	168	204.7	225.3	306	315.2	360.9
ZK300	30000	189.1	228.6	261.7	340.4	352.1	403
ZK350	35000	221.2	275.2	303.7	395	408.6	467.8
ZK400	40000	250.8	303.2	347.1	451.4	467	534.6
ZK450	45000	282.2	341.2	390.6	507.9	525.4	601.5

續表

產品 型號	風量m3/h	水流量m3/h			水阻kpa			噪聲dB(A)
		Ⅰ	Ⅱ	Ⅲ	Ⅰ	Ⅱ	Ⅲ	Ⅰ	Ⅱ	Ⅲ
ZK15	1500	1.5	2	2.2	8.2	26	9.6	51	52	56
ZK20	2000	2	2.7	2.9	11.7	33.2	9.8	56	57	58
ZK25	2500	2.5	3.2	3.7	17.6	29.5	12.7	58	58	58
ZK30	3000	2.9	4	4.4	5	8.3	14.3	58	58	58
ZK40	4000	4.1	5.5	5.9	6.4	11	17.5	58	60	60
ZK50	5000	4.9	6.4	7.4	9.7	14.5	23	60	62	62
ZK60	6000	6	7.8	8.9	9.5	17.1	27.2	56	57	58
ZK70	7000	7.1	8.9	9.8	9.6	23.8	38.1	59	60	61
ZK80	8000	8.2	10.9	11.8	12.9	32	8.8	59	59	60
ZK90	9000	9.5	12.3	13.5	17	15	11.5	62	62	62
ZK100	10000	10.6	13.7	15.1	21.6	18.2	13.9	63	63	64
ZK120	12000	12.5	16.8	18.4	11.1	30.6	23.4	59	61	63
ZK150	15000	15.9	19.7	22.5	17	32.5	24.8	64	64	65
ZK180	18000	19	23.6	27	16.1	25	20.7	65	65	66
ZK200	20000	21.9	27.5	30	18	27.2	22.5	66	67	68
ZK240	24000	25.7	31.4	34.2	25.3	38.7	33.5	66	66	67
ZK270	27000	29	35.3	38.9	25.6	38.2	33	69	69	70
ZK300	30000	32.6	39.4	45.1	24.6	38.1	35.5	68	69	69
ZK350	35000	38.2	47.5	52.4	26.7	39.2	39.4	68	69	70
ZK400	40000	43.2	52.3	59.8	27	39.5	36.6	71	71	72
ZK450	45000	48.7	58.8	67.3	26.6	46.8	36.6	74	74	75

備注：

標準回風制冷工況：進風干球溫度：27℃；進風濕球溫度：19.5℃；進水溫度：7℃；出水溫度：12℃；

標準回風制熱工況：進風干球濕度：15℃；進水溫度：60℃，水流量與供冷水流量相同；

噪聲值為臥式機組四標準值。
