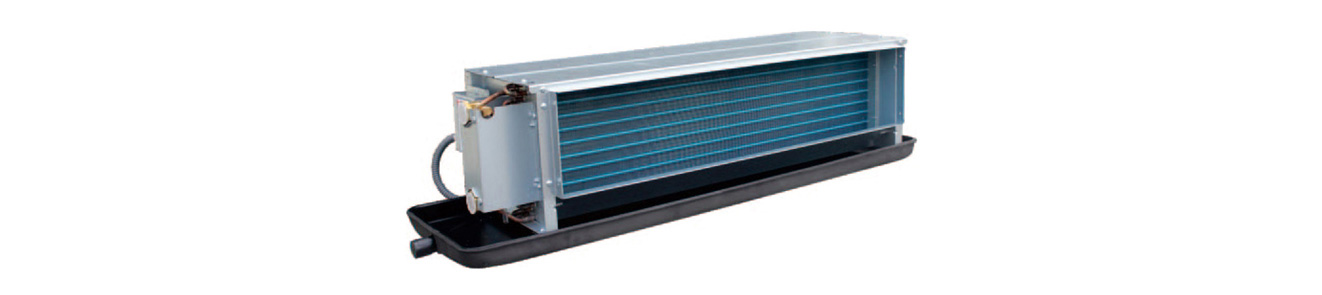

卡林風機盤管產品特點

1） 低噪音

設計選用了高品質鋅鋼制風輪，經嚴格的動、靜平衡調驗，使空氣流線型傳送，減少渦輪氣流摩擦噪聲，機組運行平衡、寧?kù)o。

2）適用范圍廣

為了達到較好的空調效果，卡林風機盤管的選型應該是針對不同冷負荷，不同適用要求空調場合選用不同風量，不同焓差的機組。卡林低噪聲臥式暗裝風機盤管機組正是為了適用這種要求專業設計的，本系列產品中包括了2排管、3排管、直流型等品種，可滿足大部分用戶安裝要求，創造舒適空調系統的要求。

3）多種選配件

根據不同空調系統的要求，機組可選配不銹鋼或長型水盤，各式回風箱，F(xiàn)PT橡膠接頭，水過濾器，各種功能的控制器等供用戶選擇，機組采用薄型設計，高度僅為235mm，可滿足大部分用戶現場安裝的要求。

4）可靠性

卡林風機盤管寬大的一次成型凝結水盤保溫層厚達7mm，徹底防止凝露；選用優質含油軸承，無需補油；親水鋁箔翅片，防腐蝕，防霉菌，減少水珠積聚，有效提高換熱效率。

卡林臥式暗裝風機盤管性能參數表

卡林風機盤管型號		風量                m3/h			供冷量W			供熱量W
		高	中	低	高	中	低	高	中	低
2排管	FP-34WA	340	255	170	1968	1692	1299	3247	2793	2143
	FP-51WA	510	383	255	2710	2385	1897	4672	4111	3270
	FP-68WA	680	510	340	3600	3060	2340	5880	4998	3822
	FP-85WA	850	638	425	4080	3509	2774	7081	6090	4815
	FP-102WA	1020	765	510	4800	4176	3360	8560	7447	5992
	FP-136WA	1360	1020	680	7054	5996	4656	9782	8315	6456
3排管	FP-34WA	340	255	170	2350	2010	1551	3647	3137	2407
	FP-51WA	510	383	255	3200	2816	2240	5222	4595	3655
	FP-68WA	680	510	340	4200	3570	2730	6728	5719	4373
	FP-85WA	850	638	425	5030	4326	3420	7903	6797	5374
	FP-102WA	1020	765	510	6020	5237	4214	9425	8200	6598
	FP-136WA	1360	1020	680	8120	6902	5359	12328	10479	8137
	FP-170WA	1700	1275	850	9400	8272	6392	15963	14047	10855
	FP-204WA	2040	1530	1020	11800	10148	7788	18463	15878	12185
	FP-238WA	2380	1785	1190	13200	11484	9240	20766	18066	14536
4管制3+1排管	FP-34WA	340	255	170	2250	1935	1480	1850	1591	1221
	FP-51WA	510	383	255	3100	2728	2170	2700	2376	1890
	FP-68WA	670	503	335	4000	3400	2600	3200	2720	2080
	FP-85WA	820	615	410	4850	4171	3298	3850	3311	2618
	FP-102WA	1010	758	505	6750	5002	4025	4700	4089	3290
	FP-136WA	1300	975	650	7300	6205	4818	6150	5227	4059
	FP-170WA	1680	1260	840	8700	7656	5916	7150	6292	4862
	FP-204WA	2000	1500	1000	10500	9030	6930	8850	7611	5841
	FP-238WA	2330	1748	1165	12100	10527	8470	10300	8961	7210
風機		金屬制前向多翼離心風機
電源		1/N/PE AC 220V 50HZ
換熱器		銅管穿百葉窗鋁翅片 工作壓力1.6Mpa
配管		卡林臥式暗裝風機盤管冷水接管Rc3/4、盤管熱水接管Rc1/2(DN15)、冷凝誰接管R3/4(DN20)

續表

卡林風機盤管型號		水流量kg/h		水阻力kpa		輸入功率W		噪聲db(A)	機組凈重kg	回風箱凈重kg
		供冷	供熱	供冷	供熱	交流	直流
2排管	FP-34WA	338	338	16.9	16.9	36(40/48)	21(28/32)	36.5	11	2.2
								38.5/40.5
	FP-51WA	466	466	29.2	29.2	49（55/63）	27（35/43）	37.5	13	2.5
								40.5/43
	FP-68WA	619	619	25.3	25.3	59（69/77）	47（56/62）	40	14	2.8
								43/44.5
	FP-85WA	701	701	28.9	28.9	76（87/97）	52（65/76）	41	15	3
								44/46.5
	FP-102WA	825	825	36.2	36.2	94（106/117）	62（84/99）	44	16	3.3
								46/48
	FP-136WA	1212	1212	38.6	38.6	132（150/172）	101（118/138）	44.5	24	4.4
								46.5/48.5
3排管	FP-34WA	404	404	26.9	26.9	36（40/45）	20（27/31）	35.5	12	2.2
								38/41.5
	FP-51WA	550	550	26.8	26.8	47（55/60）	26（34/42）	37.5	14	2.5
								38/41.5
	FP-68WA	722	722	21.8	21.8	55（65/75）	45（55/61）	39	15	2.8
								42.5/44.5
	FP-85WA	864	864	29.9	29.9	75（82/95）	51（63/75）	41	16	3
								43.5/46
	FP-102WA	1034	1034	36.4	36.4	94（107/116）	61（83/97）	44	17	3.3
								45.5/49
	FP-136WA	1395	1395	29.9	29.9	128（148/165）	99（116/136）	44.5	25	4.4
								45.5/49
	FP-170WA	1615	1615	39.4	39.4	150（170/200）	115（145/175）	46.5	28	4.5
								48/50.5
	FP-204WA	2028	2028	40	40	188（211/245）	155（100/221）	48	31	5.3
								50/52
	FP-238WA	2268	2268	42	42	225（236/280）	182（193/255）	50.5	34	6
								51.5/53
4管制3+1排管	FP-34WA	387	129	20	15	36（40/45）	20（27/31）	35.5	12.5	2.2
								38/41.5
	FP-51WA	533	178	20	30	47（55/60）	26（34/42）	37.5	14.5	2.5
								40/42.5
	FP-68WA	687	229	30	30	55（65/78）	45（55/61）	39	15.5	2.8
								42.5/44.5
	FP-85WA	833	278	28	15	75（82/95）	51（63/75）	41	16.5	3
								43.5/46
	FP-102WA	988	329	35	20	94（107/116）	61（83/97）	44	17.5	3.3
								45.5/48
	FP-136WA	1254	418	28	15	128（148/165）	99（116/136）	44.5	26	4.4
								45.5/49
	FP-170WA	1495	498	35	20	150（170/200）	115（145/175）	46.5	29	4.5
								48/50.5
	FP-204WA	1804	601	38	30	188（211/245）	155（180/221）	48	32	5.3
								50/52
	FP-238WA	2097	693	41	40	225（236/280）	182（193/255）	50.5	35	6
								51.5/53
風機		金屬制前向多翼離心風機
電源		1/N/PE AC 220V 50HZ
換熱器		銅管穿百葉窗鋁翅片 工作壓力1.6Mpa
配管		卡林臥式暗裝風機盤管冷水接管Rc3/4、盤管熱水接管Rc1/2(DN15)、冷凝誰接管R3/4(DN20)

備注：

1.卡林風機盤管機組噪聲是在消聲室，離機組出風口1米位置測定的值；

2.供冷工況測試條件：進風干球溫度27℃，濕球溫度19.5℃；進水溫度7℃，出水溫度12℃；

3.供熱工況測試條件：進風干球溫度21℃；

4.表中風量、供冷量、供熱量等參數均基于不帶回風箱機組；如帶回風箱機組，相應數據需乘以修正系數（風量的修正系數為0.95，供冷量、供熱量的修正系數為0.97）；

5.機組左右式可現場更換，但更換后冷、熱需乘以修正系數0.9-0.95。

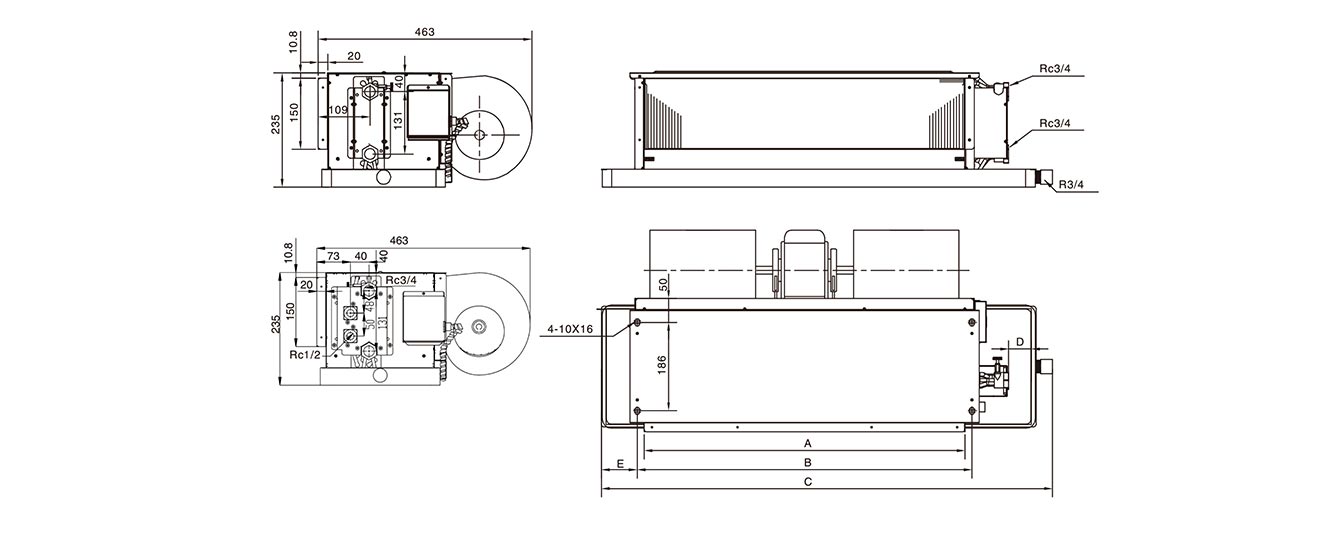

卡林臥式暗裝風機盤管產品尺寸

卡林風機盤管型號			FP-34WA	FP-51WA	FP-68WA	FP-85WA	FP-102WA
參數
A			445	575	675	725	835
B			472	602	702	762	862
C	標準水盤		678	808	908	968	1068
	加長水盤		928	1058	1158	1218	1318
D	標準水盤		50	50	50	50	50
	加長水盤		300	300	300	300	300
E			48	48	48	48	48

續表

卡林風機盤管型號			FP-136WA	FP-170WA	FP-204WA	FP-238WA
參數
A			1215	1265	1515	1755
B			1242	1292	1542	1782
C	標準水盤		1448	1498	1748	1988
	加長水盤		1698	1748	1998	2238
D	標準水盤		50	50	50	50
	加長水盤		300	300	300	300
E			48	48	48	48
