礦井在生產過程中存在著大量廢棄余熱資源可以利用，如井口排風、井下涌水、壓風機余熱等等；而礦區的很多地方又需要熱源，如進風口防凍、生活熱水及礦區建筑采暖等。 目前大多數礦區還在采用傳統燃煤鍋爐進行供熱，但這種供熱方式對大氣污染嚴重、供熱效率低、能源浪費大、 勞動環境差、運行費用高、安全隱患多，與國家"雙碳"戰略及"煤改電"政策格格不入。

那么，是否有設備可以把上述的廢棄余熱加以回收利用，來滿足于礦區的供熱需求呢？

答案是肯定的，那就是卡林公司的礦井乏風余熱回收熱泵機組。

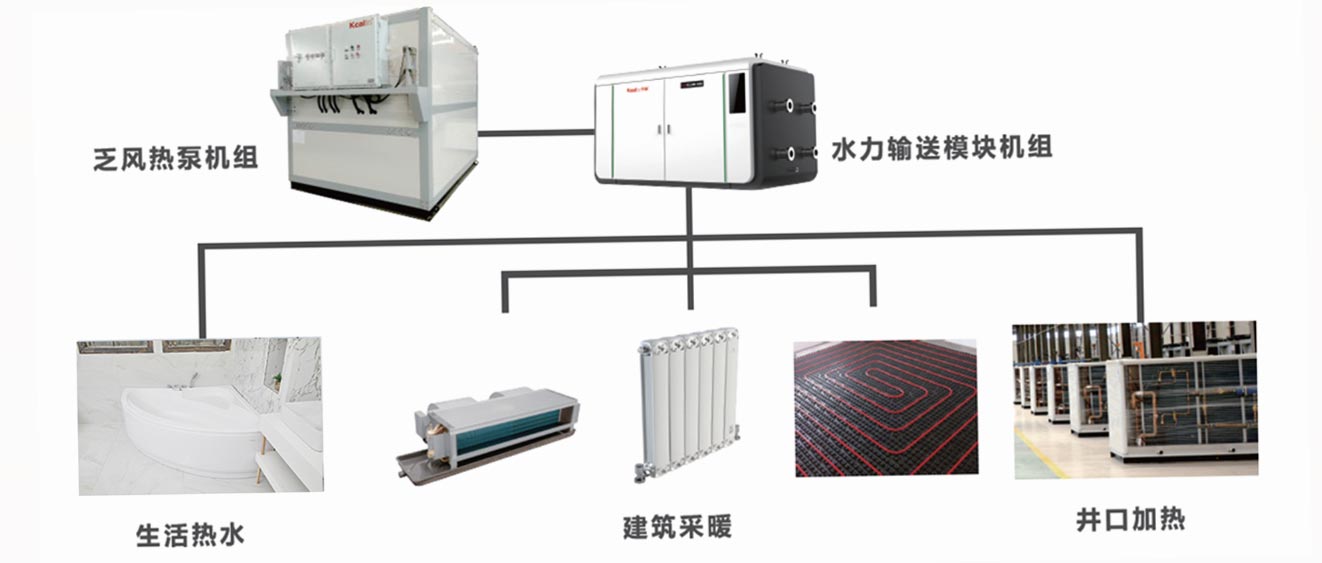

卡林礦井乏風余熱回收熱泵模塊機組可將礦井排風井口的余熱進行回收、水源熱泵機組可將礦井涌水的余熱進行回收、壓風機余熱由壓風機余熱回收機組進行回收。機組安裝使用方便，熱回收后的熱量可用于生活用水、建筑采暖及井口防凍等等。

我國煤礦余熱資源利用探索實踐起步于上世紀90年代中期，興起于本世紀初，經過近20多年的發展，各種煤礦余熱利用技術層出不窮，經過市場實踐的優勝劣汰，大浪淘沙，卡林熱泵技術專家團隊提出的整套"礦井綠色冷暖系統綜合解決方案"工藝包，也經歷20多年的眾多煤礦綠色冷熱項目實踐，其中煤礦乏風余熱利用技術已歷經四代疊替。目前，該工藝包經實踐驗證，性能成熟可靠、節能環保、使用范圍廣，是實現國家"雙碳"戰略及"煤改電"政策的理想選擇。

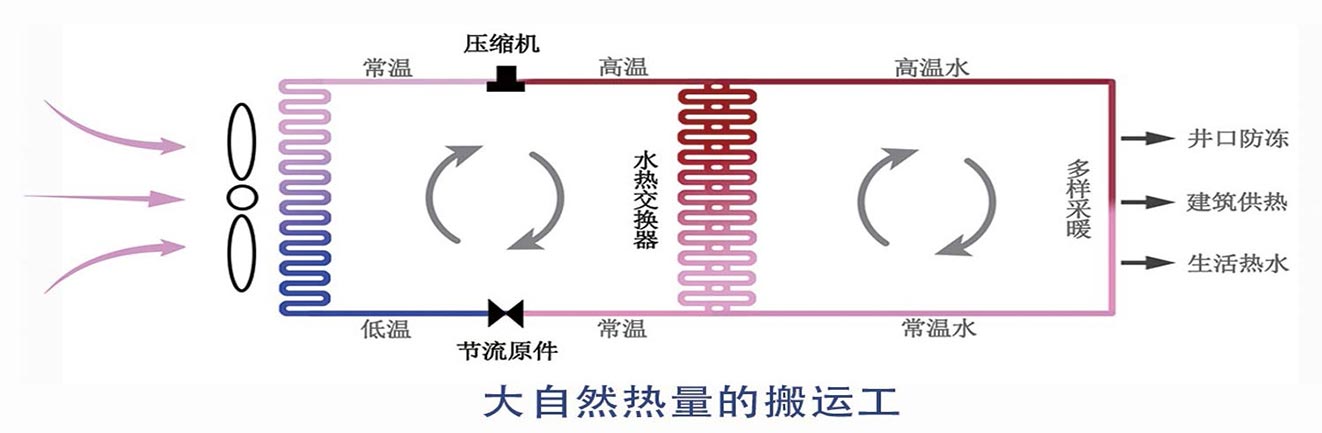

卡林礦井乏風余熱回收熱泵機組工作原理

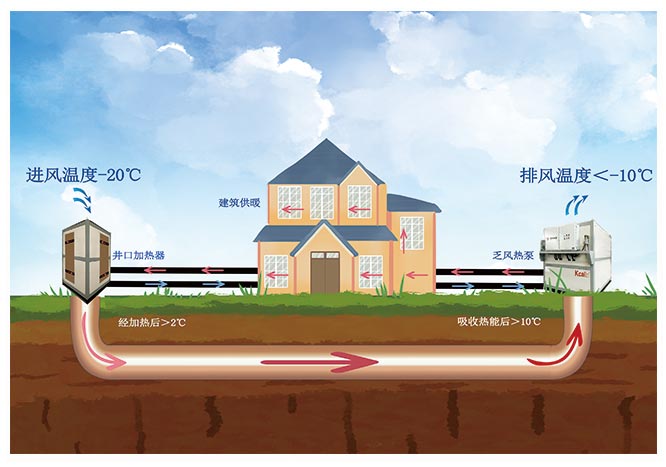

礦井的排風受地?zé)嶙饔?，蘊藏著大量的低品位熱能，卡林礦井乏風余熱回收熱泵模塊機組依據 "逆卡諾"原理工作，以制冷劑為載體將排風中的熱量，源源不斷的搬運到用熱側，以滿足用戶生活供熱方面的需求。

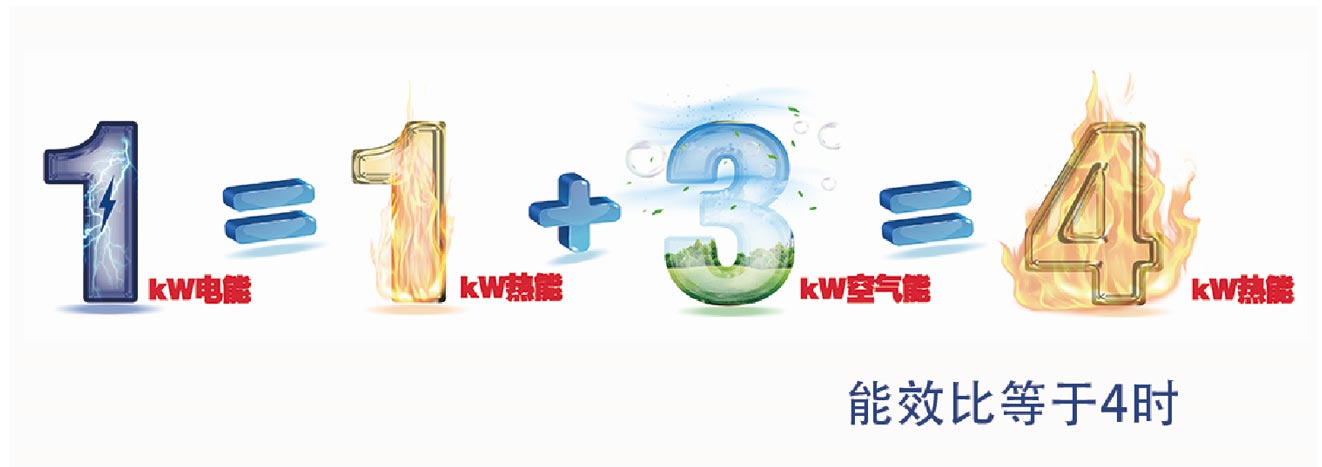

將乏風余熱回收機組用于供熱， 其工作原理簡單來說是通過消耗1份的電能來驅動壓縮機，利用冷媒從乏風中吸收4份的空氣能， 與直接用電制熱相比，多得到3份熱能。 卡林礦井乏風余熱回收泵機組不是直接用電加熱，而是把排風中低品位的熱能利用冷媒的氣液變化提高溫度后搬至室內，從而有效降低用戶冬季采暖的運行費用。

卡林礦井熱泵模塊機組特點

安全智能

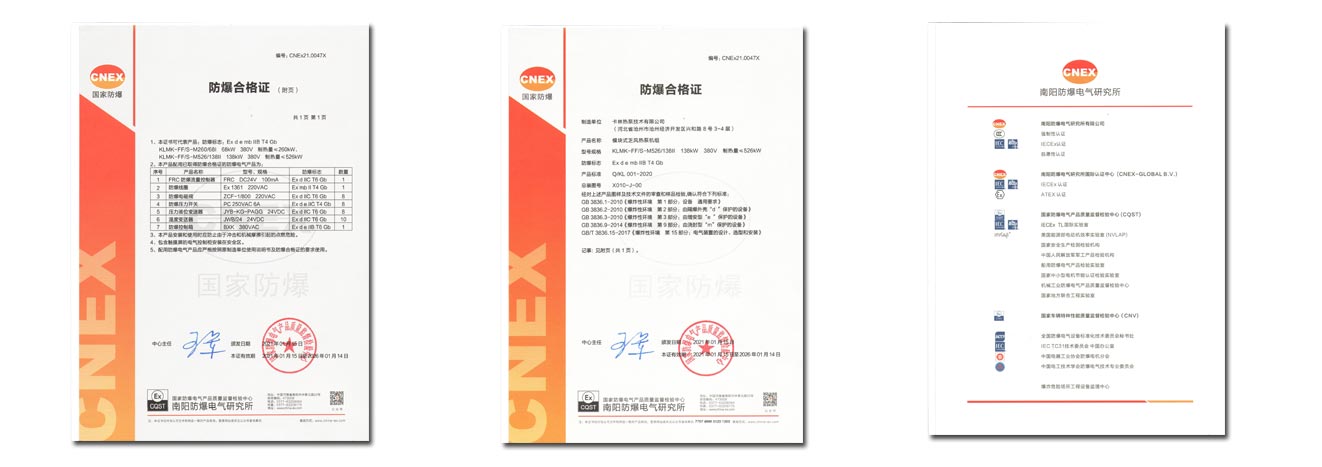

已通過防爆認證，安全運行有保障

卡林礦井乏風余熱回收機組嚴格按照GB3836.1-2010 《爆炸性環境第1部分: 設備通用要求》、GB3836.2-2010《爆炸性環境第2部分: 隔爆型外殼"d"保護的設備》、 GB  3836.3-2010、 GB 3836.4-2010  《爆炸性環境  第4部分  ： 由本質安全"i"保護的設備》、GB 3836.9-2010 《爆炸性環境 第9部分：澆封型"m"》的規定設計制造，由國家質量監督檢驗部門檢驗合格，并取得了"防爆合格證"。     本產品適用在易燃易爆環境中，用以對乏風進行熱回收，向用戶提供熱水。

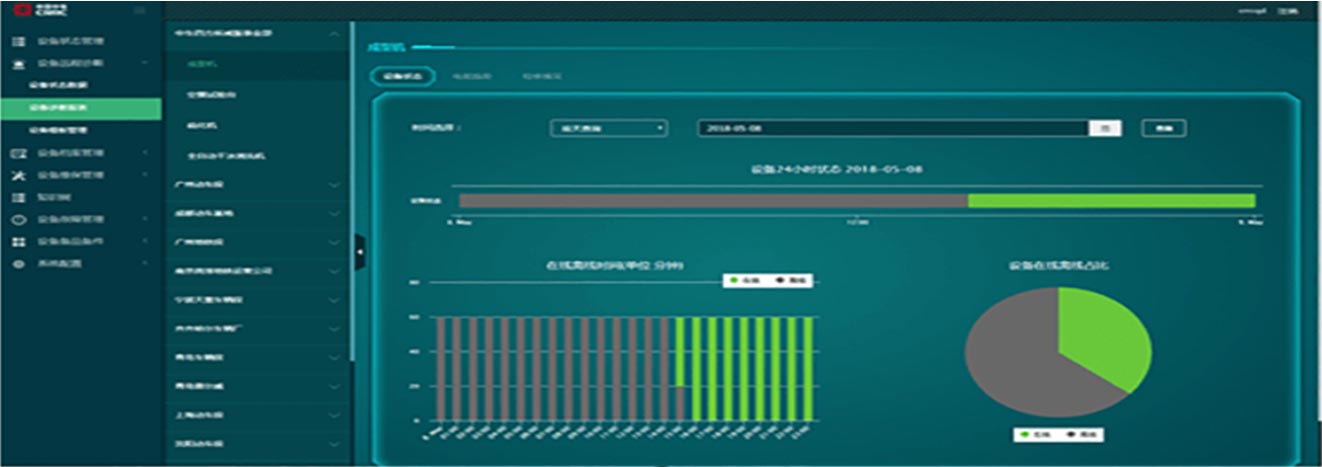

遠程物聯網智能監控運維平臺

卡林自主研發的遠程物聯網智能監控運維平臺，以互聯網及人工智能為中心技術，實現了乏風余熱回收機組的智能管理。管理員可以使用多種終端通過瀏覽器即可登錄該平臺，對機組的開關、溫度、控制參數等進行遠程控制，具體功能如下：

● 大數據功能：數據采集、能耗分析、專家診斷 ● 熱量、電量實時采集 ● 智能管控，節約人力物力

● 遠程監測與控制：參數設定、運行狀態顯示、故障自動檢測與報警 ● 環境溫度自動補償功能：根據室外環境溫度的變化自動調整供回水溫度

掉電記憶功能

當機組突然遇到停電，來電后機組自動恢復至停電前的運行模式，按停電前的參數進行自動運行。如停電前為關機的機組，來電后仍然關機。

自適應風量變化

為適應部分變風量深井礦的熱回收需求，卡林專門為每個乏風熱回收機組設置了電動保溫密閉調節閥，當回風井風量變化時，可自動關閉部分乏風熱泵模塊機組，以達到設計供熱量。

高效節能

蒸發溫度低

卡林礦井乏風余熱回收機組利用低溫噴氣增焓技術及冷媒直接蒸發技術，可實現低環溫時的高效制熱。機組冷媒的蒸發溫度約-35℃，蒸發溫度與排風溫度的溫差越大，換熱效率越高，換熱效果越好。

整體式結構，多級換熱

機組采用整體式設計，排風直接通過機組的翅片進行換熱，換熱回路短，避免二次換熱，熱效率更高。機組可實現梯級取熱，焓差大，可把排風溫度取至-10℃以下，回收熱量更多。

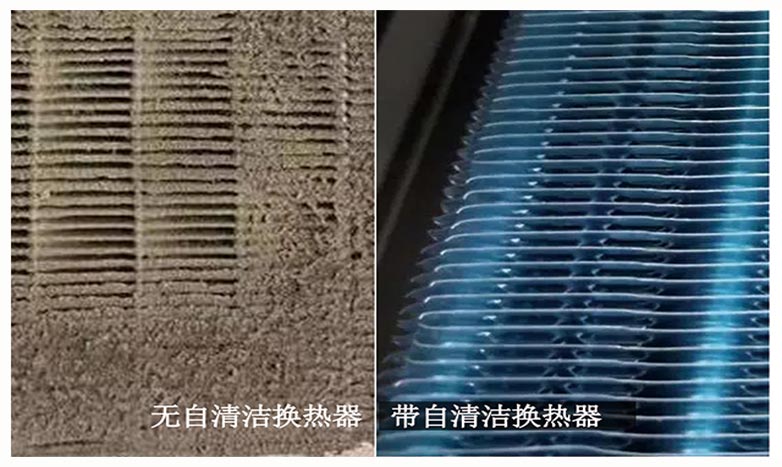

翅片自動清洗，機組使用壽命更長

井礦排風中含有大量的高濕灰塵，該灰塵很容易附著在機組的翅片上，影響機組的換熱效率及使用壽命?？謱ｉT為此研發的翅片自動清洗功能，使機組避免灰塵的侵?jǐn)_。清潔區域與排水管道均設置在排風高溫區，不存在防凍問題。

綠色環保

機組采用環保冷媒R410a，對大氣臭氧層的破壞系數為0，綠色環保，傳熱系數高，壓力損失小，提升系統能效。R410a冷媒單位容積制熱量更大，同樣的換熱量可使用更少的制冷劑， 降低溫室效應， 節能減排，  符合可持續發展戰略。

安裝便利

模塊化施工

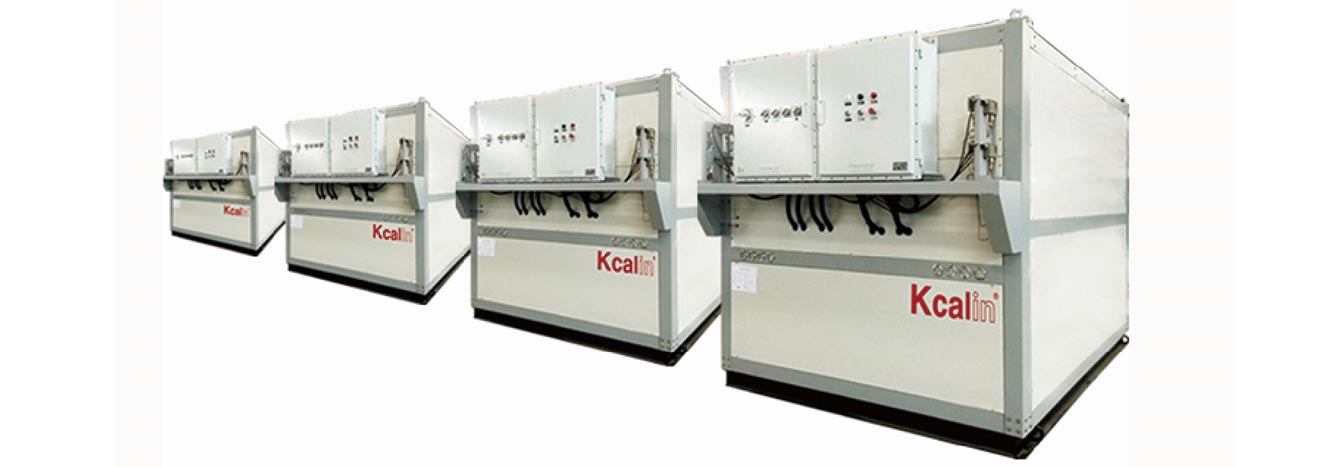

卡林礦井乏風余熱回收機組采用模塊化設計，可從容應對不同風量、熱量需求的礦井。機組可根據工程進度分批安裝，擴展性強，減少工程初期投資。

淡化主子模塊設計

一個模塊化控制的系統中，每一臺機組都可以作為主模塊，與其它機組通訊，協調整個系統按需工作。避免了產品只能以固定機組作為主模塊設計時，如果主模塊損壞，則整個系統不能正常工作，調試和維護都不方便的尷尬場面。
