盛泉小區熱力運營項目位于山東省濰坊市濰城區。該居民小區于2007年建成，原供暖方式為燃?xì)忮仩t，由于運行費用較高，且全天分時段運行，供暖不連續，溫度不達標，導致居民采暖效果欠佳，舒適度低，該現狀亟待改善。
為解決原有燃?xì)忮仩t供暖效果欠佳的狀態，積極響應政府雙碳目標，濰城區決定取代原有燃?xì)忮仩t供熱熱源，更換為清潔環保的空氣源熱泵機組，為盛泉小區實現集中供熱。提供冬季供暖室內溫度不低于18℃連續穩定供熱。

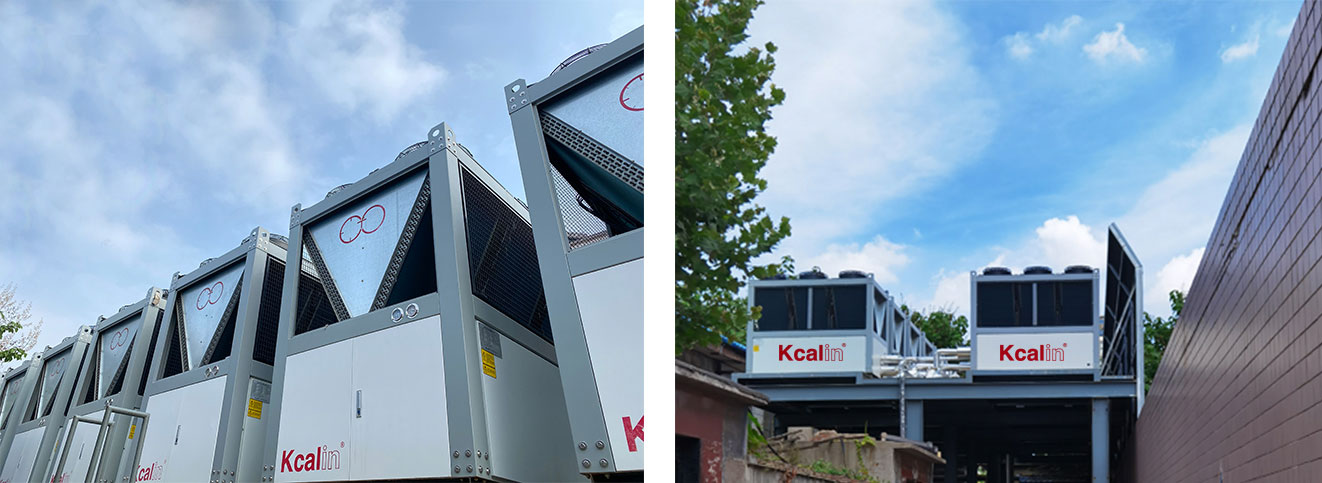

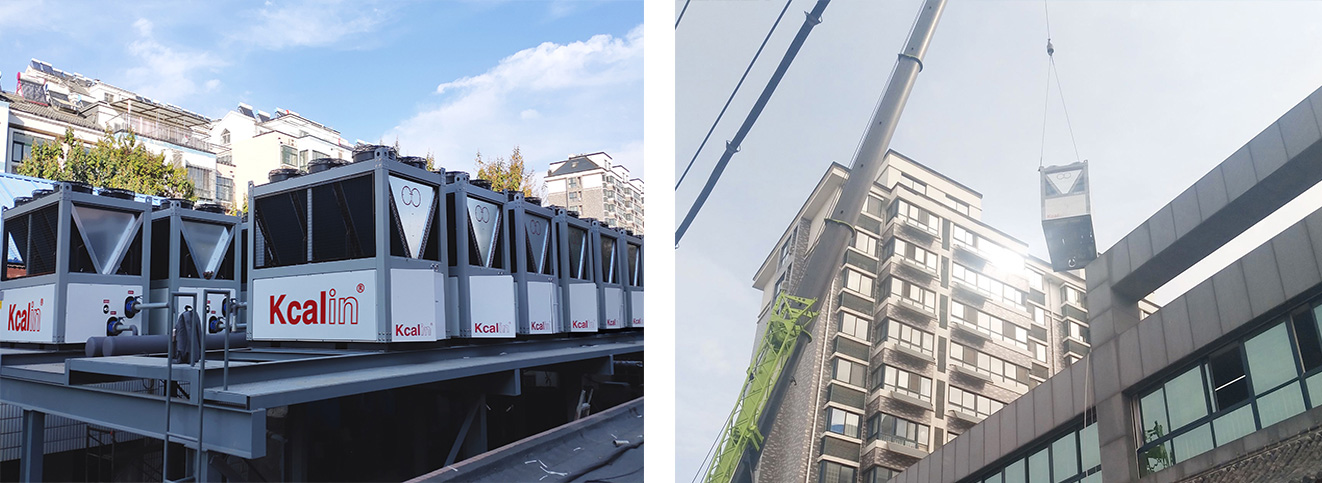

本項目配置26臺型號為KLKQ-STS/S-90/24(I)R3的卡林STS高效空氣源熱泵機組，2020年10月竣工并投入運行，冬季供暖室內溫度不低于18℃，目前已穩定運行2個采暖季。
盛泉小區熱力運營項目，地點位于山東省濰坊市。建筑面積為86000㎡，采暖面積約66000㎡，末端供熱形式為地暖。
本次設計主要包括國家相關采暖空調通風設計標準，如下：
1．《民用建筑供熱通風與空氣調節設計規范》GB50736--2012；
2．《建筑給水排水設計規范》（GB50015-2019）；
3．《商業或工業用及類似用途的熱泵熱水機》（GB/T 21362-2008）；
4.《全國民用建筑工程設計技術措施》（暖通空調動力給水排水）
5.《嚴寒和寒冷地區居住建筑節能設計標準》JGJ 26-2010）；
6.《通風與空調工程施工質量驗收規范》（GB50243-2016）；
7．其他國家相關規范及技術標準。
經查全國民用建筑供暖通風與空氣調節設計規范室外氣象參數，濰坊市氣象參數如下：
| 項目 | 數值 | |
| 室外供暖計算溫度（℃） | -7.0 | 冬季 |
| 室外空調計算溫度（℃） | -9.3 | |
| 室外通風計算相對濕度（%） | 63 | |
| 室外平均風速（m/s） | 3.4 | |
| 大氣壓力（hPa） | 1022 |
根據現場實際勘察了解以及房屋的保溫情況，熱負荷按照32w/㎡進行計算。
計算結果如下：66000x32w/m2/1000=2112kW
根據負荷計算，設備選型如下：
| 序號 | 名稱 | 總需求 | 機組型號 | 參數 | 數量（臺） | 備注 |
| 1 | STS空氣源熱泵機組 | 總熱負荷2112KW | KLKQ-STS/S-90/24(I)R3 |
名義制熱量:98KW 電功率:24KW |
26 | |
| 2 | 循環水泵 | KQL200/300-45/4 |
循環泵電功率：45KW 流量：Q=390m3/h 揚程：H=24m |
2 | 與機組配套 |
| 序號 | 冬季采暖形式 | 單位 | 卡林STS空氣源熱泵 | 燃?xì)忮仩t | 備注 |
| 1 | 能源種類 | - | 電能 | 電能+燃?xì)? | |
| 2 | 供熱總負荷 | kW | 2112.0 | 2112.0 | |
| 3 | 全年耗熱量 | 萬kWh | 444.0 | 444.0 | |
| 4 | 全年耗能量 | 萬kWh | 142.4 | 21.6 | 耗電量 |
| 萬Nm3 | / | 46.9 | 耗氣量 | ||
| 5 | 全年運行費用 | 萬元 | 66.9 | 129.7 | |
| 6 | 單位面積采暖費用 | 元/㎡ | 16.1 | 31.3 | |
| 7 | 間接CO2排放 | tCO2/年 | 842.7 | 1019.0 |
1）節能
原燃?xì)忮仩t供暖系統運行費用為31.3元/（㎡·供暖季）（天然氣價格3.2元/m3），改造后，空氣源熱泵供暖系統運行費用為16.1元/（㎡·供暖季）（電價0.58元/KWh）與原系統相比，每年運行費用減少15.2元/（㎡·供暖季）,節約48.4%的運行費用。
2）環保減排
CO2排放量按2018年全國度電平均碳排放系數0.592 kg CO2/kWh計算，比改造前減少17.3%。大氣污染物排放：改造后熱泵供暖系統使用現場為大氣污染物為零排放，間接產生的NOx排放量比改造前燃?xì)忮仩t減少56.4%，PM2.5排放量比改造前減少9.5%。
經過連續2個供暖季的實際應用證明，STS空氣源熱泵機組為濰坊盛泉小區居民用戶實現了高效連續穩定供熱，冬季室溫達標（18℃以上），運行費用比燃?xì)忮仩t有明顯降低。在極寒天氣中沒有受到結霜除霜停機等影響，供暖效果佳。
:
